1-1564532-1 Tělo těsněného konektoru řady HDSCS
Detailní popis produktu

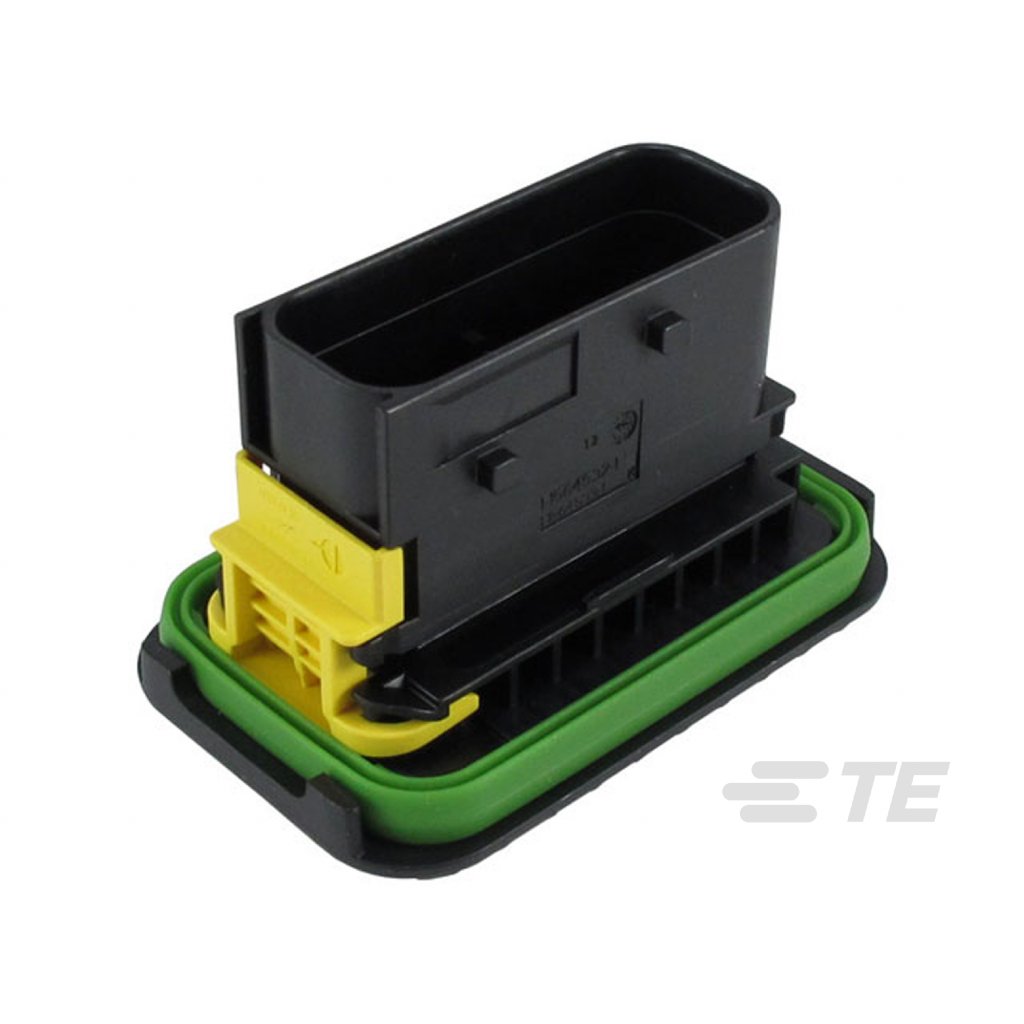

Tělo těsněného konektoru řady HDSCS 1-1564532-1 značky TE Connectivity je Konektor HDSCS s přírubou pro kolík 15x mix (9x 1.5K; 6x 2.8); skupina E; černý řady HDSCS patřící do kategorie Automotive Housings.
Automobilové konektory TE Connectivity řady HDSCS jsou určeny pro aplikace v těžkém prostředí. Jsou těsněné na strupeň krytí IP67 proti prachu a vodě, odolávají vysokým vibracím a mohou být použity ve velkém rozsahu pracovních teplot. Těla konektorů HDSCS jsou dodáváme v 5-ti velikostech pro 2 až 18 kontaktů a lze použít kontakty typové řady MCP různých velikostí se singlewireseal těsněním a to konkrétně AMP MCP 1.5K (vodiče od 0,2mm2), AMP MCP 2.8 nebo AMP MCP 6.3/4.8K (až po vodiče do 6mm2) pro velké proudy.
Kontakty, těsnění siglewireseal ani příslušenství není součástí dodávky těla konektoru a je třeba je objednat zvlášť v závislosti na parametrech vodiče a požadavcích na povrchovou úpravu kontaktů.
Kontaktujte nás, pokud potřebujete poradit s vybráním všech objednacích čísel potřebných pro sestavení funkčního kompletu. Máme k dispozici veškeré díly i ty, co nejsou přímo v eshopu uvedeny a posláním Imcon Electronics, s.r.o. je spolupráce s konstruktéry a techniky při správném použití všech komponent.
Technické parametry pro Tělo těsněného konektoru řady HDSCS:
Výrobní číslo: 1-1564532-1
Řada: HDSCS
Počet kontaktů: 15
Barva: Černá
Pracovní teplota: -40 až 140°C
Brand: TE Connectivity
Alternativní označení: 1022-009589-00, 571-1-1564532-1
Ještě není vše jasné?
Tak nám napište dotaz k 1-1564532-1. Rádi odpovíme. Stačí kliknout.
Doplňkové parametry
Kategorie: | HDSCS |
---|---|
? Počet pólů: | 15 |
? Barva: | černá |
? Provozní teplota: | od -40 do +140 °C |
