Od svého založení v roce 1999 se MRS Electronic rozrostla z výrobce elektronických relátek na jednu z nejdůležitějších firem v oblasti vývoje a výroby elektronických řídicích systémů pro oblast mobilní techniky. Vývoj a výroba je kompletně zajišťována z centrály v Německu. Široké portfolio výrobků zahrnuje elektronické řídicí jednotky, relátka, CAN Bus systémy, brány a softwarové vývojové nástroje.
Řídicí jednotky pro náročná prostředí
Řídicí jednotky/PLC firmy MRS Electronic skvěle doplňují oblast řídicích systémů, kterou jiné firmy nenabízejí. Od nejmenšího mikrokontroleru MicroPlex® velikosti malého relátka formátu ISO 280 (7 vstupů a výstupů), až po výkonný kontroller M3600 (38 konfigurovatelných vstupů a výstupů).
Přitom tyto jednotky není nutné programovat v nízko úrovňovém programovacím jazyku, pro rychlý vývoj aplikací se používá jednoduché grafické vývojové prostředí. Grafické programování se provádí pomocí softwarového nástroje Applics Studio nebo formou programování C++. Většinu produktů lze programovat v MRS Developers Studiu. Pro novou generaci našich produktů je možné využít MRS Applics Studio. Programování se provádí graficky, nebo v případě složitých aplikací, pomocí C kódu přes snadno použitelné uživatelské rozhraní. Díky grafické programovatelnosti pomocí MRS Studia můžete své funkce naprogramovat sami, rychle a snadno. Možnost využití MRS Studia je uvedeno u každého produktu v PDF, které obsahuje podrobné technické informace a nákresy.
Řídicí jednotky od MRS Electronic se také používají k rozšíření počtu I/O stávajících řídicích jednotek CAN, ale lze je také použít jako nezávislé řídicí jednotky PLC. Na přání mohou být také vybaveny rozhraním RS485 nebo RS232. Programovat je lze graficky pomocí softwarového nástroje CANgraph nebo MRS Developer studio a příslušného programovacího nástroje Flash. Lze je také programovat pomocí jazyka C.
Pomocí klikacího menu níže, můžete přejít přímo na dokumenty k požadované sekci.

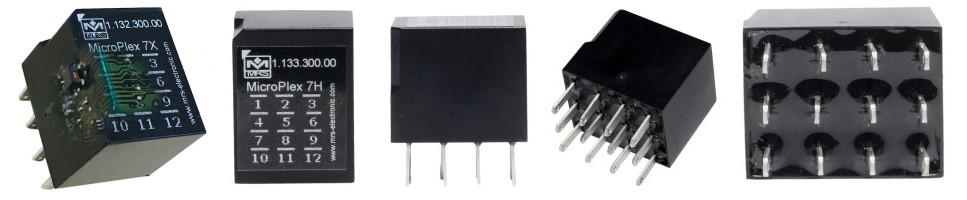

MRS řídící jednotka MicroPlex® unikátní patentovaná novinka od MRS Electronics.
Patentovaná řídicí jednotka CAN Power Distribution, řady MicroPlex® je jedinečná rozměrem i perfektní cenou. Díky velikosti této jednotky, získáváte konečně možnost použití ve vozidlech, s minimální možností potřebného místa.
Díky svým vlastnostem a unikátně malého rozměru, získala MRS na řadu MicroPlex® patent. Kompaktní MicroPlex® se ideálně hodí pro aplikace ve vozidlech s omezeným instalačním prostorem a specifikovanými normami ISO 280. Může býtpoužita pro ovládání světelné signalizace, napojení senzorů, vytvoření brány mezi různými protokoly a sběrnicemi, napojení joysticků, tlačítek a podobně.
MicroPlex® je k dispozici ve variantách 7X, 7H a 7L.
Provozní teplota −40 to 85 °C, ochranné krytí IP67. Verze se rozlišují například počtem a možností vstupů / výstupů.
Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete Jak správně MicroPlex® zapojit a jakých chyb se vyvarovatv připojených dokumenech pro jednotlivé produkty:
MicroPlex® verze 7X
MicroPlex® verze 7H
MicroPlex® verze 7L
Video o řídící jednotce MicroPlex® (doba sledování 2 min.):
Technické informace
Možnost spojení několika jednotek
Využití v praxi

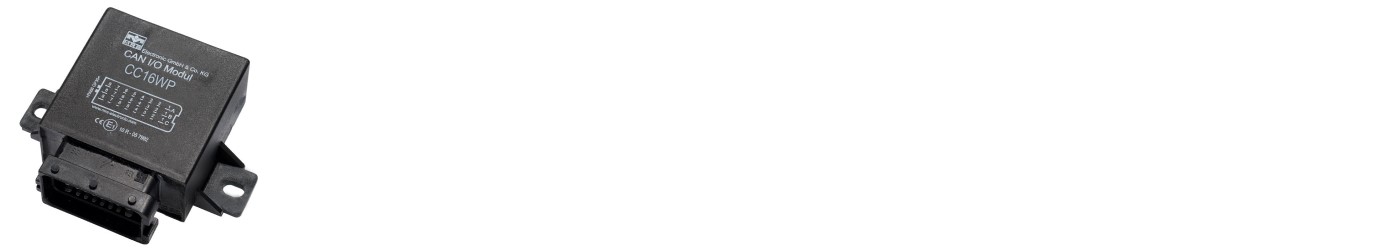

CAN I/O − CC16WP nejnovější a nejlepší generace této řady
.jpg)
Integrovaný 32bitový procesor poskytne větší výpočetní výkon, a tím i kratší časy výpočetních cyklů. Jednotka nabízí možnost komplexního programování pro vaše aplikace. S 2 MB flash paměti lze použít také pro funkce ISOBUS.
Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete v připojeném dokumentu pro produkt CAN I/O - CC16WP.

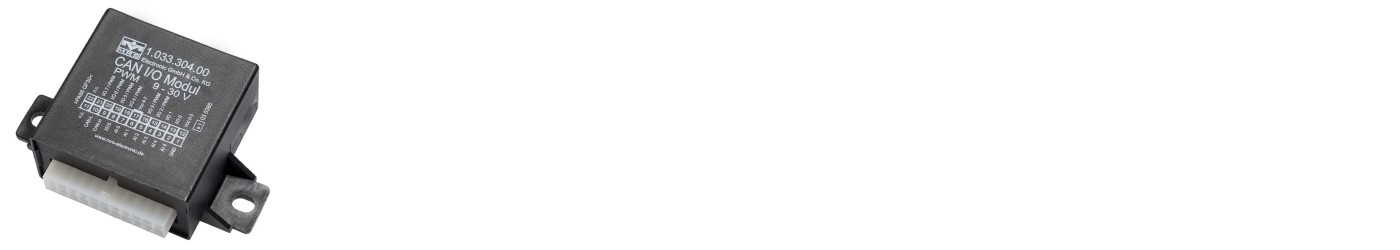

CAN I/O PLC nejuniverzálnější produkt .jpg)
Kompaktní PLC CAN I/O se 14 vstupy a výstupy a rozsahem provozního napětí od 9 do 30 V přesvědčí mnoha variantami montáže. Kromě osmi I/O, které lze konfigurovat jako vstupy nebo výstupy, existuje šest analogových vstupů. CAN I/O PLC lze použít jako I/O modul v síti CAN i jako samostatné a inteligentní PLC.
Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete v připojeném dokumentu pro produkt CAN I/O PLC.

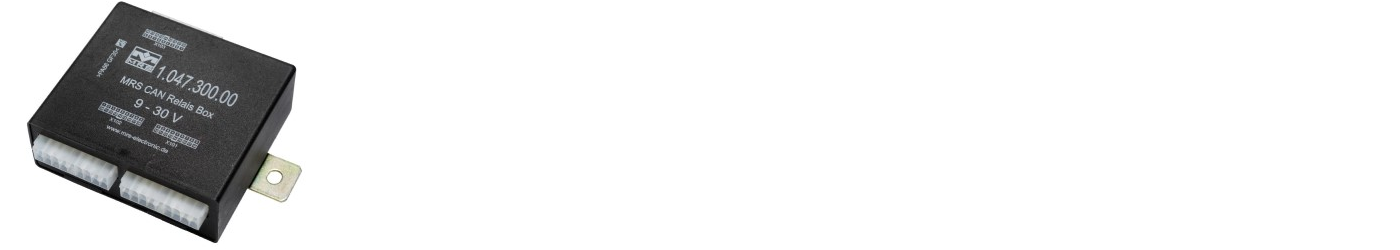

CAN Relays Box veškeré funkce v jednom modulu
Modul lze integrovat do vaší sítě jako samostatný PLC nebo jako jednoduchý I/O modul. Relé a ovládací funkce jsou integrovány do jednoho zařízení. To snižuje výdaje na kabeláž ve vaší aplikaci.
Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete v připojeném dokumentu pro produkt CAN Relays Box.

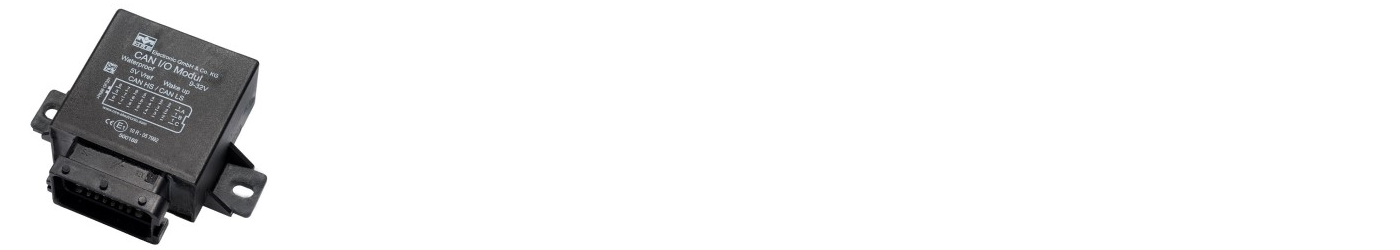

CAN I/O PLC Waterproof a verze PRO V2 voděodolný
Se 14 vstupy a výstupy v jednom kompaktním provedení. Poskytuje 8 I/O, které lze konfigurovat jako vstupy nebo výstupy, a 6 analogových vstupů, z nichž 2 lze použít jako digitální vstupy. Rozšířená verze CAN I/O PLC Waterproof PRO V2 se 16 I / O, přesvědčí různými aplikačními možnostmi v mnoha řídicích aplikacích. Výborná alternativa tam, kde je požadována vysoká ochrana IP68. Pracovní teplota −40 až +85 °C. Obě provedení jsou prachotěsná a poskytují plnou ochranu proti nárazu i ochranu proti trvalému ponoření.
Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete v připojeném dokumentu pro produkty CAN I/O PLC Waterproof a verze PRO V2.
Micro PLC CAN 12 V, 24 V, 9-30 V odolné proti přetížení
Micro PLC CAN je malý řídicí systém pro automobilové aplikace. Bezplatná konfigurace a programovatelnost nabízejí širokou škálu aplikací v automobilovém sektoru. Řízení a načítání se provádí pomocí sběrnice CAN (ISO 11898-2). Řadič má navíc procesor s možností vícenásobného programování. K dispozici jsou 2 analogové a/nebo 1 analogový vstup/1 digitální výstup a 2 výkonové výstupy odolné proti přetížení (alternativní reléový výstup).
Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete v připojeném dokumentu pro produkt Micro PLC CAN.

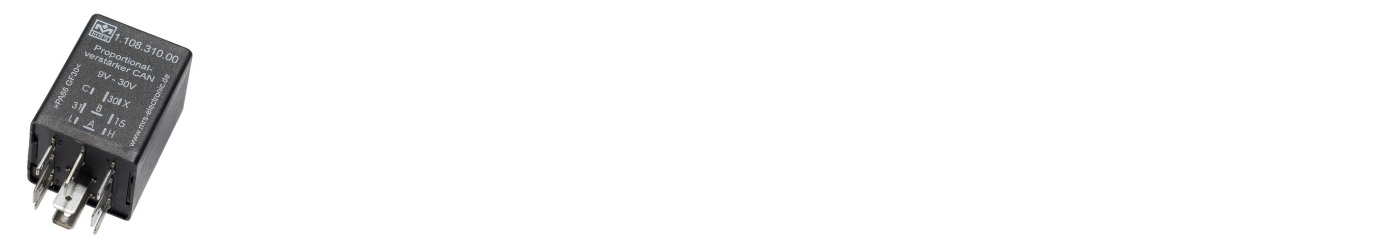

PROP CAN pro hydraulické aplikace
Podporováno ovládání a stahování dat přes rozhraní sběrnice CAN. Kolísání napájecího napětí a teploty je kompenzováno, což zajišťuje konstantní průtoky.
Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete v připojeném dokumentu pro produkt PROP CAN.

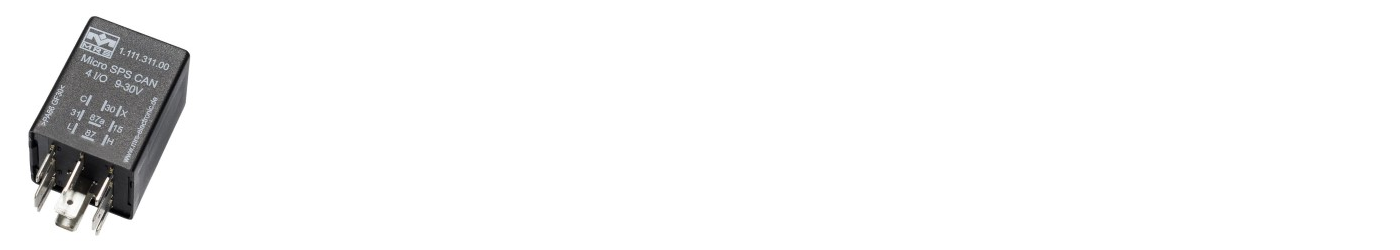

Micro PLC CAN 4 I/O další z řady řešení pro malé automobilové aplikace
Řešení pro malé automobilové aplikace. Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete v připojeném dokumentu pro produkt 6-fold PROP CAN.

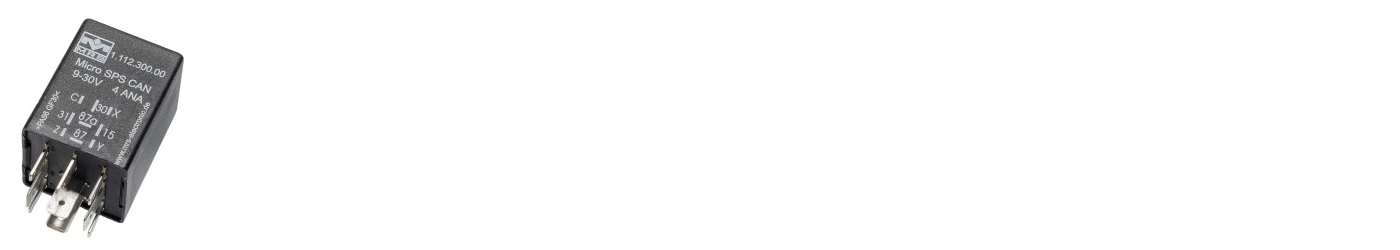

Micro PLC CAN 4 ANA variabilní pro nastavrní vstupů a výstupů
Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete v připojeném dokumentu pro produkt Micro PLC CAN 4 ANA.

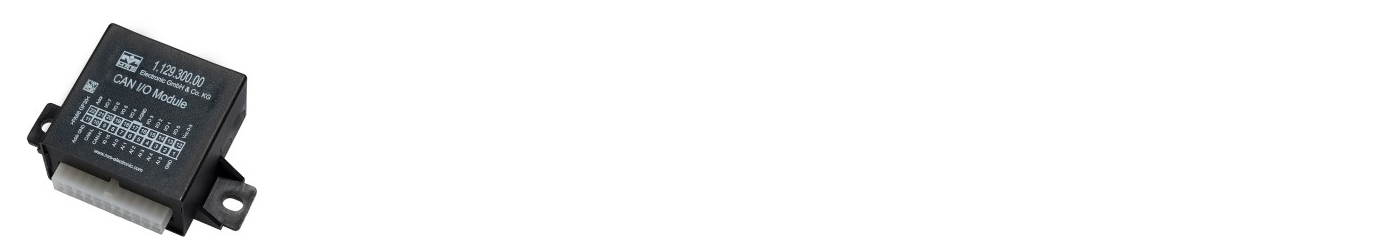

CAN I/O PLC LHS s možností hromadného ovládání
Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete v připojeném dokumentu pro produkt CAN I/O PLC LHS.

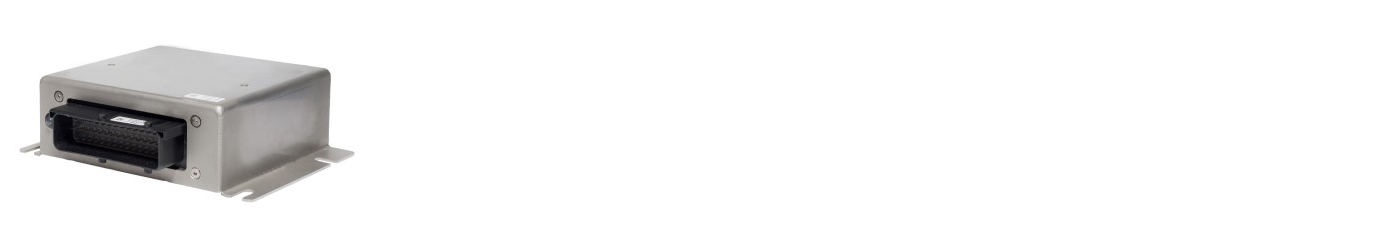

M2600 ECO CAN PLC vysoký stupeň ochrany
M2600 ECO CAN PLC se svými 121 piny rozšiřuje produktové portfolio o všestranný produkt. Díky třem rozhraním sběrnice CAN může řídicí jednotka provozovat buď tři samostatné sběrnicové linky, nebo sloužit jako rozbočovač pro komunikaci sběrnice CAN. Má celkem 39 vstupů a výstupů. Model s vysokým stupněm ochrany.
Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete v připojeném dokumentu pro produkt M2600 ECO CAN.
M3600 CAN PLC 121 pinů
Model s vysokým stupněm ochrany. Detailní popis využití, technické informace, možnost využití MRS Studia, vyobrazení pinů a zapojení naleznete v připojeném dokumentu pro produkt M3600 CAN PLC.
FAQ MRS řídicí jednotky
Přinášíme odpovědi na nejčastější dotazy pro okruh produktů MRS řídicích jednotek. Pokud máte další dotazy, neváhejte se na nás obrátit, rádi vám poradíme.
CAN I/O PLC
Jak rychlé jsou vstupy na CAN I/O?
Analogové vstupy jsou čteny každých 20 ms.
Po vypnutí Kl15 na CAN I/O zůstane modul aktivní.
Digitální výstup NAPÁJENÍ v programu musí být nastaven na 0, aby modul zůstal v režimu spánku.
Lze výstupy HSD přepínat paralelně?
Ano, výstupy HSD lze přepínat paralelně. Tím se zvyšuje spínací proud na výstupu z 2,5 A na 5 A.
Má výstup 5 VRef stabilizovaný napěťový výstup nebo má zbytkové zvlnění?
Napěťový výstup má zbytkové zvlnění < 200 mV.
Jak mohu naprogramovat měření frekvence CNT v kódu C?
S funkcí uint16 os_frequency_calc (uint8 channel_def)
Tím se vrátí frekvence, která je zadána v channel_def. viz příklad
v user_code.c
CAN Relay Box
Jaký je klidový proud reléového modulu CAN?
Klidový proud je:
12 V => 0,21 mA
24 V => 0,50 mA
Je CAN relé schopno probuzení?
Ano, funkci probuzení CAN lze nastavit pomocí přepínačů DIP
(přepínač R131 1).
Pro další informace kontaktujte naši podporu.
CAN I/O PLC Waterproof
Lze výstupy HSD přepínat paralelně?
Ano, výstupy HSD lze přepínat paralelně. Tím se zvyšuje spínací proud na výstupu z 2,5 A na 5 A.
Po vypnutí Kl15 na CAN I/O zůstane modul aktivní.
Digitální výstup NAPÁJENÍ v programu musí být nastaven na 0, aby modul zůstal v režimu spánku.
Jak mohu naprogramovat měření frekvence CNT v kódu C?
S funkcí "uint16 os_frequency_calc (uint8 channel_def)
Jak rychlé jsou vstupy na CAN I/O?
Analogové vstupy jsou vzorkovány nebo čteny každých 20 m.
CAN I/O PLC Waterproof PRO V2
Lze frekvence měřit také pomocí CAN I/O WP PRO V2?
Ne. HW - technicky nejsou realizovány žádné frekvenční vstupy a digitální vstupy směřují na porty procesoru, které nejsou přerušitelné.
Micro PLC CAN 4 I/O
Lze výstupy HSD přepínat paralelně?
Ano, výstupy HSD lze přepínat paralelně. Tím se zvyšuje spínací proud na výstupu z 2,5 A na 5 A.
M2600 ECO CAN PLC
Jaká je funkce stavové LED?
Červená svítí = chyba (hlídací pes)
Červená bliká = napětí po 3 s < 9 V napětí po 1 s > 30 V
Zelená - svítí = Bootloader aktivní
Zelená - bliká = normální provoz
Výstupy nedodávají napětí.
V programu musí být aktivováno bezpečnostní relé (DO_MC_OK) -> Napájení výstupů HSD.
Existuje digitální vstup pro měření frekvence?
Ano, jsou to vstupy DI_21 až DI_26
Jak rychle dokáže převodník ADC zpracovat analogové hodnoty a v jakém časovém intervalu jsou pro program k dispozici?
Převodník ADC potřebuje několik μs, převod se spouští každých 10 ms. To znamená, že každých 10 ms by program měl mít k dispozici nové hodnoty.
Lze výstupy HSD přepínat paralelně?
Ano, výstupy HSD lze přepínat paralelně. Tím se zvyšuje spínací proud na výstupu z 2,5 A na 5 A.
M3600 CAN PLC
Jak rychle dokáže převodník ADC zpracovat analogové hodnoty a v jakém časovém intervalu jsou pro program k dispozici?
Převodník ADC potřebuje několik μs, převod se spouští každých 10 ms. To znamená, že každých 10 ms by program měl mít k dispozici nové hodnoty.
Lze výstupy HSD přepínat paralelně?
Ano, výstupy HSD lze přepínat paralelně. Tím se zvyšuje spínací proud na výstupu z 2,5 A na 5 A.
Režim spánku nefunguje / modul v pohotovostním režimu odebírá příliš mnoho energie.
Modul musí být uveden do režimu spánku pomocí modulu Sleep_Mode. Následně lze modul probudit pomocí KL15.
