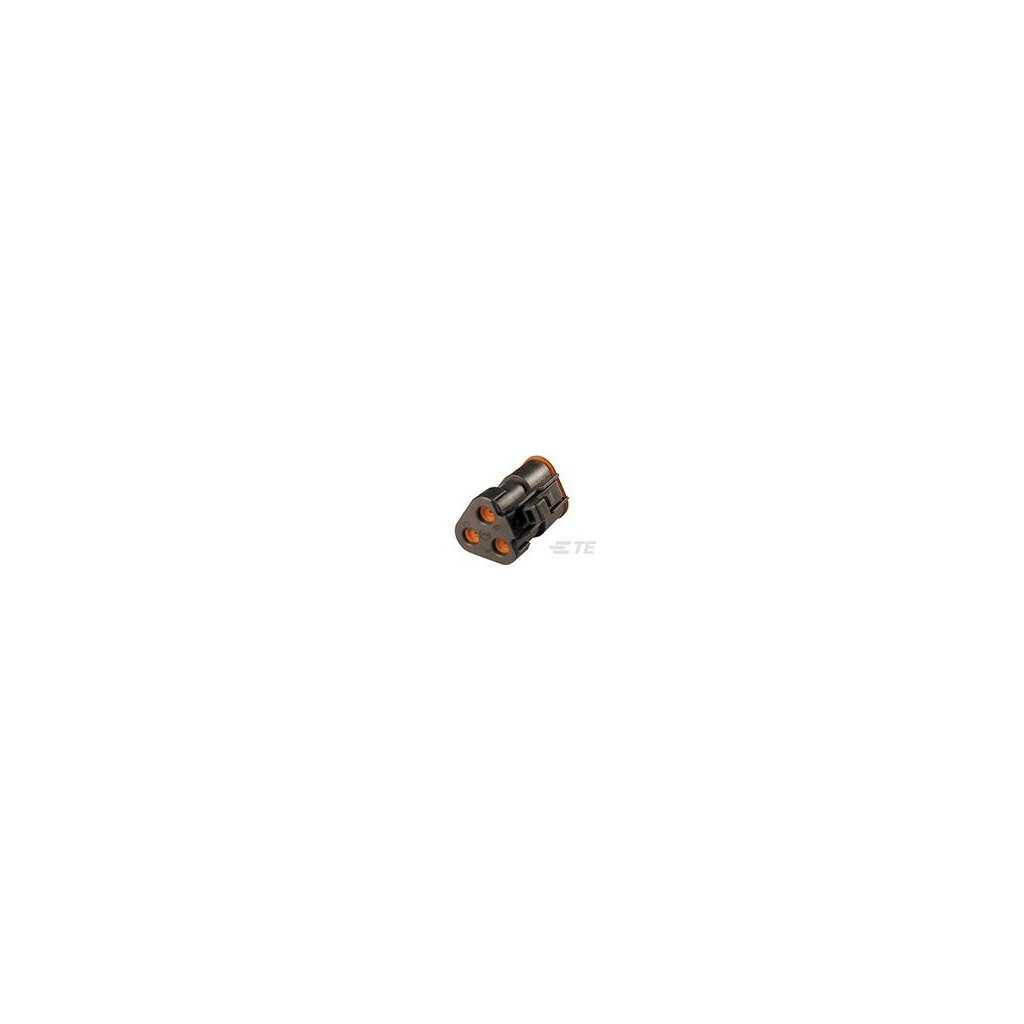

DT06-3S-CE05 Tělo vodotěsného konektoru řady DT

40,34 Kč / ks 48,81 Kč včetně DPH
Na dotaz

Tělo vodotěsného konektoru řady DT DEUTSCH Konektor pro 3x dutinka #16; e-seal; seal ret.; kryt těsnění; black; počet kontaktů: 3

Detailní informace

Detailní popis produktu

Tělo vodotěsného konektoru řady DT DT 06-3 S-CE05 značky DEUTSCH je Konektor pro 3x dutinka #16; e-seal; seal ret.; kryt těsnění; black řady DEUTSCH DT patřící do kategorie Automotive Housings.

Tuto položku můžete nalézt také pod názvem DT 06-3 S-CE05, DT06-3S-CE05.

Hermeticky těsněné konektory Deutsch dodávané Imcon Electronics série DT jsou navrženy hlavně pro aplikace kabel - kabel. Typické použití jsou kabeláže na podvozcích, motorech nebo převodovkách ale také na spolehlivé instalace do kabiny. Jejich jedinečné vlastnosti vyniknou všude tam, kde je potřeba spojovat signály v těžkém prostředí, kde i malá degradace signálu může být kritická. V takovýchto aplikacích konektory Deutsch série DT nabízí vysokou spolehlivost a výborné parametry za nízkou cenu.

Termoplastické tělo (pracovní teploty -55 C to + 125 C) a silikonové těsnění dovolují použití konektorů v podmínkách s extrémní teplotou a vlhkostí.

Řada konektorů DT používá kontakty Deutsch velikosti #16, kde každý z nich může být trvale zatížen proudem až 13A. Pro senzory nebo CAN sběrnice se používají kontakty se zlaceným povrchem, pro běžné použití mají kontakty povrch niklovaný. Konektory mohou být osazeny volně sypanými kontakty (trubičkové / soustružené kontakty lisovací nástroj HDT-48-00) pro rozhodující elektrické obvody nebo úspornějšími kontakty na pásech. V obou případech jsou pružné elementy kontaktů umístěny v dutinkách a jsou kryty nerezovou trubičkou zajišťující jejich ochranu spolu s navedením protikusu - kolíku během spojování. Montáž kontaktů do těla konektoru nevyžaduje žádný speciální nástroj. Kontakty jsou v těle konektoru zajištěny plastovými pružnými západkami, vylisovanými jako integrální součást těla konektoru. Po montáži kontaktů jsou tyto pojištěny výrazně barevnými sekundárními pojistkami. V případě, že při výrobě kabeláže nebude sekundární pojistka zcela zasunuta do své pozice, dojde k jejímu správnému zasunutí automaticky při napojování konektoru na protikus.

Imcon Electronics je největší Evropský velkoobchodní distributor konektorů TE Connectivity DVI, kam série DT patří a poskytujeme k nim také nejrozsáhlejší technickou podporu.

Kontakty a pojistky nejsou součástí těla konektoru DT a je třeba je objednat zvlášť v závislosti na požadovaných parametrech (zlacené nebo niklované, sypané nebo na pásech v roli či samostatně, liší se také podle průřezu vodiče). Součástí těl konektorů jsou ale integrovaná těsnění, ta se objednávat zvlášť nemusí.

Kontaktujte nás, pokud potřebujete poradit s vybráním všech objednacích čísel potřebných pro sestavení funkčního kompletu. Máme k dispozici veškeré díly i ty, co nejsou přímo v eshopu uvedeny a posláním Imcon Electronics, s.r.o. je spolupráce s konstruktéry a techniky při správném použití všech komponent.



Technické parametry pro Tělo vodotěsného konektoru řady DT:

Výrobní číslo: DT06-3S-CE05
Řada: DEUTSCH DT
Počet kontaktů: 3
Barva: Černá
Pracovní teplota: -55 až 125°C
Krabicové balení: 1200 ks (při objednávce násobků balení možná lepší cena)
Váha: 6,45 g
Brand: DEUTSCH
Číslo celního sazebníku: 85389099

Alternativní označení: 003443782, 09192-23200, 100009758, 1020-007565-00, 216699, 22244, 269-8222, 571-DT06-3S-CE05, 93103-1101-10, RIM30932



Ještě není vše jasné?
Tak nám napište dotaz k DT 06-3 S-CE05. Rádi odpovíme. Stačí kliknout.

Doplňkové parametry

Kategorie: Konektory DT
Hmotnost: 0.006 kg
? Počet pólů: 3
? Barva: černá
? Provozní teplota: od -55 do +125 °C
